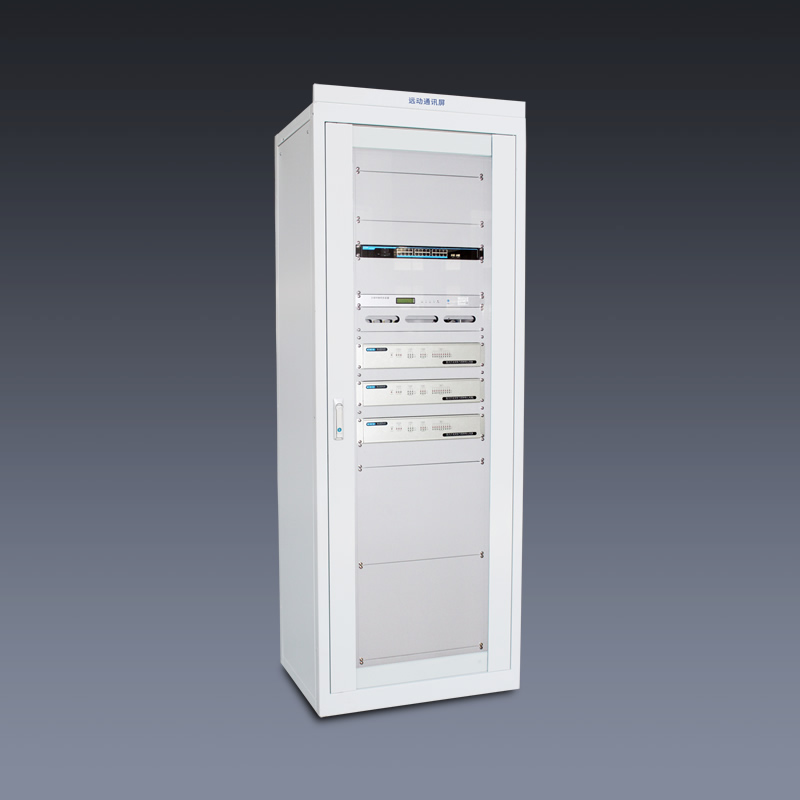

远动通讯屏远动通讯屏概述

远动通讯屏集电力数据采集、开关信号采集、远程参数修改、调度中心控制的一种远动控制屏。主要用于光伏电站、开闭所、变电站、配电房。能与间隔层各种智能设备进行数据交换、定点对时，也可以向后台系统、调度中心发送各种遥测、遥信信号，可以接收后台系统或者调度中心的各种遥调、遥控信号，光伏远动通讯屏实现对光伏电站、开闭所、变电站、配电房的自动化控制。光伏远动屏主要包含通讯管理机、GPS卫星时钟、网络交换机、模拟防雷器，信号防雷器等。

远动通讯屏光伏远动通讯屏主要功能

■遥测（远方测量的简称）：反映传送厂站端运行参数给调度中心。它包括主变和输电线路的P、Q、I，各种母线电压，主变温度等其它测量值。
■遥信（远方状态信号的简称）：指传送厂站端设备状态信号给调度中心。它包括断路器和刀闸位置状态，继电保护动作状态和有载调压变压器分接头位置状态。
■遥控（远方操作的简称）：指通过远程指令实现远方操作。包括远方遥分和遥合断路器或刀闸。
■遥调（远方调整的简称）：指通过远程指令实现远方调整厂站端的各种参数，如改变变压器的分接头位置和改变发电机的有功出力等。

远动通讯屏远动通讯屏主要特点

■每采用基于ARM的嵌入式开发平台，软件采用内嵌的实事多任务操作系统，内核极小，运行效率高。
■采用MPC8247处理器可支持频率266-400MHz。
■提供32M的32位INTEL FLASH。
■通讯管理机与调度或其它远方主机的通讯，可采用模拟数字接口。通讯通道可采用屏蔽双绞线、细缆、电话线路通道、电力线载波通道、微波通道、光纤通道。
■对外提供4个10M/100M以太网接口。
■每个通信小板可接入2个RS232口、1个RS485口、1个CAN总线接口（CAN接口在工程设计时，需在端子CANH、CANL之间加终端匹配电阻）。
■收发模块利用专用CPU实现端口驱动，减轻了主CPU模块的中断开销等负荷。
