HXGN15-12环网柜概述 HXGN15-12系列固定式金属封闭开关柜（简称环网柜）适用于交流50HZ，10KV的电网中作为开断负荷和短路及关合短路电流用。本环网柜配用弹簧操作机构，即可电动，也可手动操作负荷 开关，接地开关和隔离开关配用手动操作机构。广泛应用与城市商业中心、工业集中区、机场、电器化铁路、高速公路等供电可靠性高的配电系统中，既可在户内外单独使用，也可继承在预 装式变电站之中。

HXGN15-12高压柜型号及其含义

HXGN15-12环网柜主要特点 1、开关柜具有可靠的"五防"功能，柜上安装有带电显示装置。
2、外壳防护等级不低于IP2X。 3、每台柜面有接线方案模拟图，可清楚地反映开关柜一次元器件配置。
4、采用优质镀锌钢板拼装而成，并分成母线室、开关室、电缆室和仪表室，各室相对独立，均有泄压通道。
5、提供二套安装及调试工具。
6、HXGN15-12系列环网柜内的所有元器件均符合有关标准的要求。
7、提供产品的有效型式试验报告及产品鉴定证书。

主要技术参数

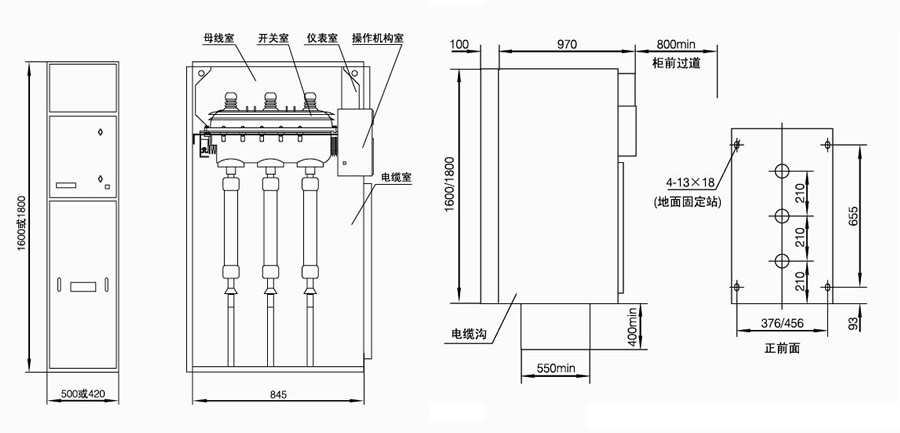

HXGN15-12环网柜外形及安装尺寸

订货时须提供下列资料 1、主回路系统方案图。
2、辅助电路电气原理图，辅助电路电压。
3、柜内元件清单（包括元器件型号、名称、规格、数量）。
4、开关设备平面布置图。
5、柜体颜色（如无要求按本公司标准供给）。
6、所需备品备件清单。
7、其它特殊使用条件。
