GCS低压开关柜概述 GCS低压开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz,额定工作电压为380V(400V),(660V),额定电流为4000A及以下的发、供电系统中的配电、电动 机集中控制、无功功率补偿使用的低压成套配电装置。

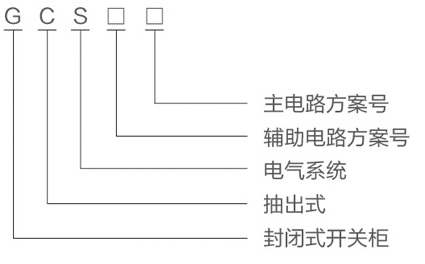

GCS开关柜型号及其含义
GCS柜主要特点 1、提高转接件的热容量,较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升;
2、功能单元之间、隔室之间的分隔清晰、可靠,不困某一单元的故障而影响其它单元工作,使故障局限在最小范围;
3、母线平置式排列使装置的动、热稳定性好,能承受80/176kA短路电流的冲击;
4、MCC柜单柜的回路数量多到22回,充分考虑大单机容量发电,石化系统等行业自动化电动门(机)群的需要;
5、装置与外部电缆的连接在电缆隔室中完成,电缆可以上下进出。电流互感器装置于电缆隔室内,使安装维修万便: 6、同一电源配电系统,可以通过限流电抗器匹配限制短路电流,稳定母线电压在一定的数值,还可部分降低对元器件短路强度的要求;
7、抽屉单元有足够数量的二次插接件(1单元及以上为32对,1/2单元为20对),可满足计算机接口和自控回路对接点数量的要求。
GCS开关柜技术参数
项目 | 参数 | ||||
主电路额定电压(V) | 交流380、400、660 | ||||
辅助电路额定电压(V) | 交流220、380、400 | 直流110、220 | |||
额定频率(Hz) | 50 | ||||
额定绝缘电压(V) | 660、1000 | ||||
额定电流(A) | 水平母线 | ≤4000 | |||
垂直母线(MCC) | 1000 | ||||
母线额定短时耐受电流(kA/1s) | 50、80 | ||||
母线额定峰值耐受电流(kA/0.1s) | 105、176 | ||||
工频试验电压(V/1min) | 主电路 | 2500 | |||
辅助电路 | 1760 | ||||
母线 | 三相四线制 | A、B、C、PEN | |||
三相五线制 | A、B、C、PE、N | ||||
防护等级 | IP30、IP40 | ||||
