GCK低压开关柜概述 GCK低压开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成,适用于发电厂,变电站,工矿企业等电力用户。作为交流50Hz,工作电压至660V,工作电流至3150A的配电系统中,可作为动力配电,电动机控制及照明等配电设备的电能转换分配控制之用。

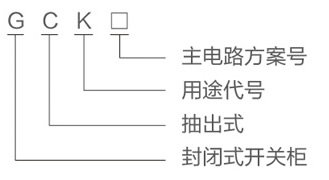

GCK开关柜型号及其含义
GCK低压开关柜主要特点 1、框架采用形钢材,利用三维角板定位,螺栓连接无焊接结构从而避免了焊接变形和应力,提高了安装精度。
2、框架及零部件安装孔按模数E=20mm变化。
3、内部结构件采用镀锌处理。外部经酸洗和磷化处理后,采用静电环氧粉末喷涂。
4、抽屉功能单元与门由主开关的操作机构进行机械联锁,主开关在合闸位置时门打不开,并且操作机构可采用外加挂锁锁定在合闸或分闸位置。
5、功能单元隔室之间用金属板分隔,抽屉具有良好的互换性,并具有工作位置,试验位置和分离位置。当抽屉推到某个位置时,抽屉自动定位,此时可拉动抽屉左边的拉板抽屉可解除定位,进入下一个位置,抽屉抽出柜外时还具备防脱落功能。
6、在电容补偿、计量等固定式方案的柜体与抽屉式柜体具有同样的外观造型,同样的水平母线位置。从而保证了抽屉式与固定式柜体能够并排使用。
7、母线系统柜体的母线采用三相五线制,水平母线额定电流在1250A及以下时采用单母线,水平母线额定电流在1250A以上时采用双母线,柜与柜之间的水平母线采用连接块搭接,垂直母线采用聚碳酸脂工程塑料外壳封闭,内部用隔板限制电弧扩散,中性母线设置在柜顶的前部,保护母线(PE)设置在柜底部,并与柜体的隔板,门相连,从而保证了接地连续性。
GCK开关柜技术参数
项目 | 参数 | |||
额定工作电压(V) | 380、660 | |||
额定绝缘电压(V) | 660 | |||
额定频率(Hz) | 50 | |||
额定工作电流(A) | 水平母线 | 630~3150 | ||
垂直母线 | 600 | |||
额定短时耐受电流 | 水平母线 | 80kA(有效值)/1秒 | ||
垂直母线 | 50kA(有效值)/1秒 | |||
额定峰值耐受电流 | 水平母线 | 176kA/0.1s | ||
垂直母线 | 110kA/0.1s | |||
工频试验电压(V/1min) | 主电路 | 2500 | ||
辅助电路 | 1760 | |||
主电路接插件(A) | 200、400 | |||
辅助电路接插件(A) | 10 |
